工作流 - 基本应用

1. 基本使用

（1）创建Maven应用

pom.xml

<?xml version="1.0" encoding="UTF-8"?>
<project xmlns="http://maven.apache.org/POM/4.0.0"
         xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
         xsi:schemaLocation="http://maven.apache.org/POM/4.0.0 http://maven.apache.org/xsd/maven-4.0.0.xsd">
    <modelVersion>4.0.0</modelVersion>

    <groupId>com.sw</groupId>
    <artifactId>ActivitiDemo</artifactId>
    <version>1.0-SNAPSHOT</version>

    <properties>
        <maven.compiler.source>8</maven.compiler.source>
        <maven.compiler.target>8</maven.compiler.target>
        <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
        <slf4j.version>1.6.6</slf4j.version>
        <log4j.version>1.2.12</log4j.version>
        <activiti.version>7.0.0.Beta1</activiti.version>
        <mysql.version>8.0.26</mysql.version>
        <mybatis.version>3.5.13</mybatis.version>
        <dbcp.version>1.4</dbcp.version>
        <junit.version>4.12</junit.version>
        <commons-io.version>2.6</commons-io.version>
    </properties>

    <dependencies>
        <!-- activiti core -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-engine</artifactId>
            <version>${activiti.version}</version>
        </dependency>
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-spring</artifactId>
            <version>${activiti.version}</version>
        </dependency>

        <!-- bpmn 模型处理 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-model</artifactId>
            <version>${activiti.version}</version>
        </dependency>

        <!-- bpmn 转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>

        <!-- bpmn json转换 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-json-converter</artifactId>
            <version>${activiti.version}</version>
        </dependency>

        <!-- bpmn 布局 -->
        <dependency>
            <groupId>org.activiti</groupId>
            <artifactId>activiti-bpmn-layout</artifactId>
            <version>${activiti.version}</version>
            <exclusions>
                <exclusion>
                    <groupId>com.github.jgraph</groupId>
                    <artifactId>jgraphx</artifactId>
                </exclusion>
            </exclusions>
        </dependency>

        <!-- bpmn cloud -->
        <dependency>
            <groupId>org.activiti.cloud</groupId>
            <artifactId>activiti-cloud-services-api</artifactId>
            <version>${activiti.version}</version>
        </dependency>

        <!-- mysql -->
        <dependency>
            <groupId>mysql</groupId>
            <artifactId>mysql-connector-java</artifactId>
            <version>${mysql.version}</version>
        </dependency>

        <!-- mybatis -->
        <dependency>
            <groupId>org.mybatis</groupId>
            <artifactId>mybatis</artifactId>
            <version>${mybatis.version}</version>
        </dependency>

        <!-- dbcp -->
        <dependency>
            <groupId>commons-dbcp</groupId>
            <artifactId>commons-dbcp</artifactId>
            <version>${dbcp.version}</version>
        </dependency>

        <!-- junit -->
        <dependency>
            <groupId>junit</groupId>
            <artifactId>junit</artifactId>
            <version>${junit.version}</version>
        </dependency>

        <!-- log4j -->
        <dependency>
            <groupId>log4j</groupId>
            <artifactId>log4j</artifactId>
            <version>${log4j.version}</version>
        </dependency>

        <!-- sl4j -->
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-api</artifactId>
            <version>${slf4j.version}</version>
        </dependency>
        <dependency>
            <groupId>org.slf4j</groupId>
            <artifactId>slf4j-log4j12</artifactId>
            <version>${slf4j.version}</version>
        </dependency>

        <!-- commons-io -->
        <dependency>
            <groupId>commons-io</groupId>
            <artifactId>commons-io</artifactId>
            <version>${commons-io.version}</version>
        </dependency>
    </dependencies>

</project>

（2）log4j

# Set root category priority to INFO and its only appender to CONSOLE.
#log4j.rootCategory=INFO, CONSOLE debug info warn error fatal
log4j.rootCategory=debug, CONSOLE, LOGFILE
# Set the enterprise logger category to FATAL and its only appender to CONSOLE.
log4j.logger.org.apache.axis.enterprise=FATAL, CONSOLE
# CONSOLE is set to be a ConsoleAppender using a PatternLayout.
log4j.appender.CONSOLE=org.apache.log4j.ConsoleAppender
log4j.appender.CONSOLE.layout=org.apache.log4j.PatternLayout
log4j.appender.CONSOLE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n
# LOGFILE is set to be a File appender using a PatternLayout.
log4j.appender.LOGFILE=org.apache.log4j.FileAppender
log4j.appender.LOGFILE.File=D:\logs\act\activiti.log
log4j.appender.LOGFILE.Append=true
log4j.appender.LOGFILE.layout=org.apache.log4j.PatternLayout
log4j.appender.LOGFILE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n

（3）添加Activiti配置文件

在resources下创建 activiti.cfg.xml （默认命名方式不能修改）文件

此处使用单独配置数据源的方式

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsd">
    <bean class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration" id="processEngineConfiguration">
        <!--<property name="jdbcDriver" value="com.mysql.cj.jdbc.Driver"/>-->
        <!--<property name="jdbcUrl" value="jdbc:mysql://127.0.0.1:3306/activiti?characterEncoding=utf-8&amp;nullCatalogMeansCurrent=true&amp;serverTimezone=UTC"/>-->
        <!--<property name="jdbcUsername" value="root"/>-->
        <!--<property name="jdbcPassword" value="123456"/>-->
        <property name="databaseSchemaUpdate" value="true"/>
        <property name="dataSource" ref="dataSource" />
    </bean>

    <bean class="org.apache.commons.dbcp.BasicDataSource" id="dataSource">
        <property name="driverClassName" value="com.mysql.cj.jdbc.Driver"/>
        <property name="url" value="jdbc:mysql://127.0.0.1:3306/activiti?characterEncoding=utf-8&amp;nullCatalogMeansCurrent=true&amp;serverTimezone=UTC"/>
        <property name="username" value="root"/>
        <property name="password" value="123456"/>
        <property name="maxActive" value="3"/>
        <property name="maxIdle" value="2"/>
    </bean>
</beans>

（4）单元测试自动生成表结构

通过单元测试调用 Activiti API 来生成需要的表

@Test
public void test01() {
    //使用classpath下的activiti.cfg.xml中的配置来创建ProcessEngine
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    System.out.println(engine);
}

2. 表结构介绍

（1）表的命名规则和作用

ACT_RE ：RE 表示 repository，这个前缀的表包含了流程定义和流程静态资源（图片，规则等等）
ACT_RU：RU 表示 runtime，包含流程实例，任务，变量，异步任务，等运行中的数据。Activiti 只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录
ACT_HI：HI 表示 history，包含历史数据，比如历史流程实例，变量，任务等等
ACT_GE ： GE 表示 general，通用数据，用于不同场景下

（2）数据表介绍

表分类	表名	解释
一般数据	ACT_GE_BYTEARRAY	通用的流程定义和流程资源
	ACT_GE_PROPERTY	系统相关属性
流程历史记录	ACT_HI_ACTINST	历史的流程实例
	ACT_HI_ATTACHMENT	历史的流程附件
	ACT_HI_COMMENT	历史的说明性信息
	ACT_HI_DETAIL	历史的流程运行中的细节信息
	ACT_HI_IDENTITYLINK	历史的流程运行过程中用户关系
	ACT_HI_PROCINST	历史的流程实例
	ACT_HI_TASKINST	历史的任务实例
	ACT_HI_VARINST	历史的流程运行中的变量信息
流程定义表	ACT_RE_DEPLOYMENT	部署单元信息
	ACT_RE_MODEL	模型信息
	ACT_RE_PROCDEF	已部署的流程定义
运行实例表	ACT_RU_EVENT_SUBSCR	运行时事件
	ACT_RU_EXECUTION	运行时流程执行实例
	ACT_RU_IDENTITYLINK	运行时用户关系信息，存储任务节点与参与者的相关信息
	ACT_RU_JOB	运行时作业
	ACT_RU_TASK	运行时任务
	ACT_RU_VARIABLE	运行时变量表

3. ProcessEngine创建方式

前面使用的是 getDefaultProcessEngine() 方法来加载 classpath 下的 activiti.cfg.xml 文件，还可以通过自定义的方式加载配置文件

@Test
public void test02() {
    //创建ProcessEngineConfiguration对象
    ProcessEngineConfiguration configuration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
    //创建ProcessEngine对象
    ProcessEngine engine = configuration.buildProcessEngine();
    System.out.println(engine);
}

4. Service服务接口

Service是工作流引擎提供用于进行工作流部署、执行、管理的服务接口，使用这些接口就是操作服务对应的数据表

（1）创建方式

通过 ProcessEngine 创建 Service

//RuntimeService
RuntimeService runtimeService = processEngine.getRuntimeService();

//RepositoryService
RepositoryService repositoryService = processEngine.getRepositoryService();

//TaskService
TaskService taskService = processEngine.getTaskService();

（2）Service总览

名称	作用
RepositoryService	资源管理
RuntimeService	流程运行管理
TaskService	任务管理
HistoryService	历史管理
ManagementService	引擎管理

RepositoryService：是 activiti 的资源管理类，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此 service 将流程定义文件的内容进行部署。除了部署流程定义以外还可以：
- 查询引擎中的发布包和流程定义
- 暂停或激活发布包，对应全部和特定流程定义，暂停意味着它们不能再执行任何操作了，激活是对应的反向操作
- 获得多种资源，像是包含在发布包里的文件，或引擎自动生成的流程图。获得流程定义的pojo版本，可以用来通过java解析流程，而不必通过xml
RuntimeService：获取很多关于流程执行相关的信息
TaskService：获取任务的信息
HistoryService：查询历史信息，执行流程时，引擎会根据配置保存很多数据，如：流程实例启动时间，任务的参与者，完成任务的时间，每个流程实例的执行路径等等
ManagementService：提供了对 Activiti 流程引擎的管理和维护功能，这些功能主要用于 Activiti 系统的日常维护，而不在工作流驱动的应用程序中使用

5. 流程绘制

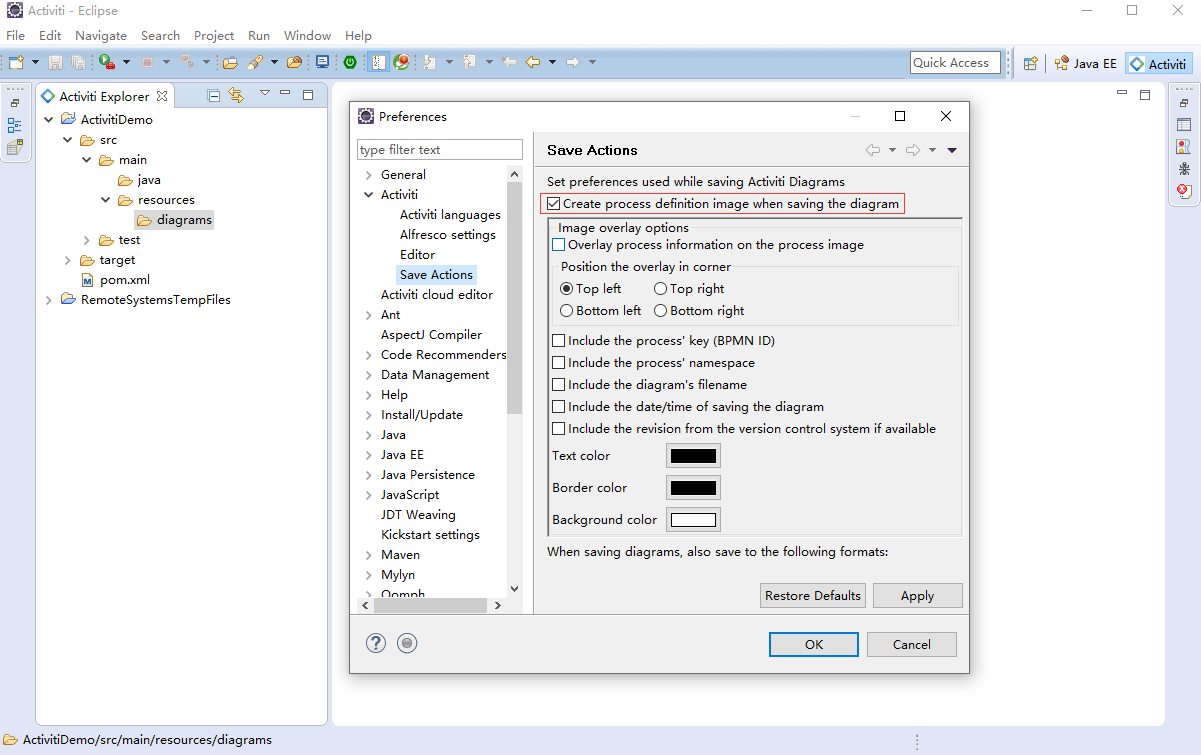

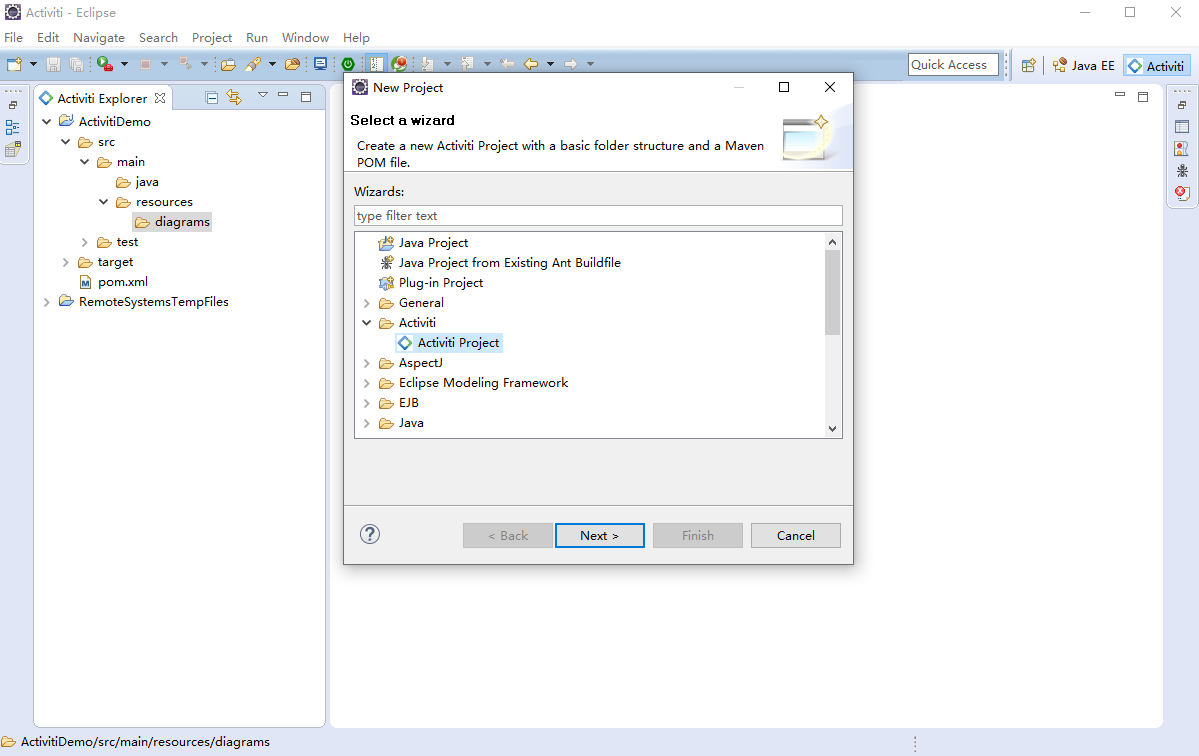

（1）绘制插件

IDEA在2019版本之后没有再维护 Activiti 的流程设计工具，此处使用 Eclipse 来进行流程设计



（2）绘制流程

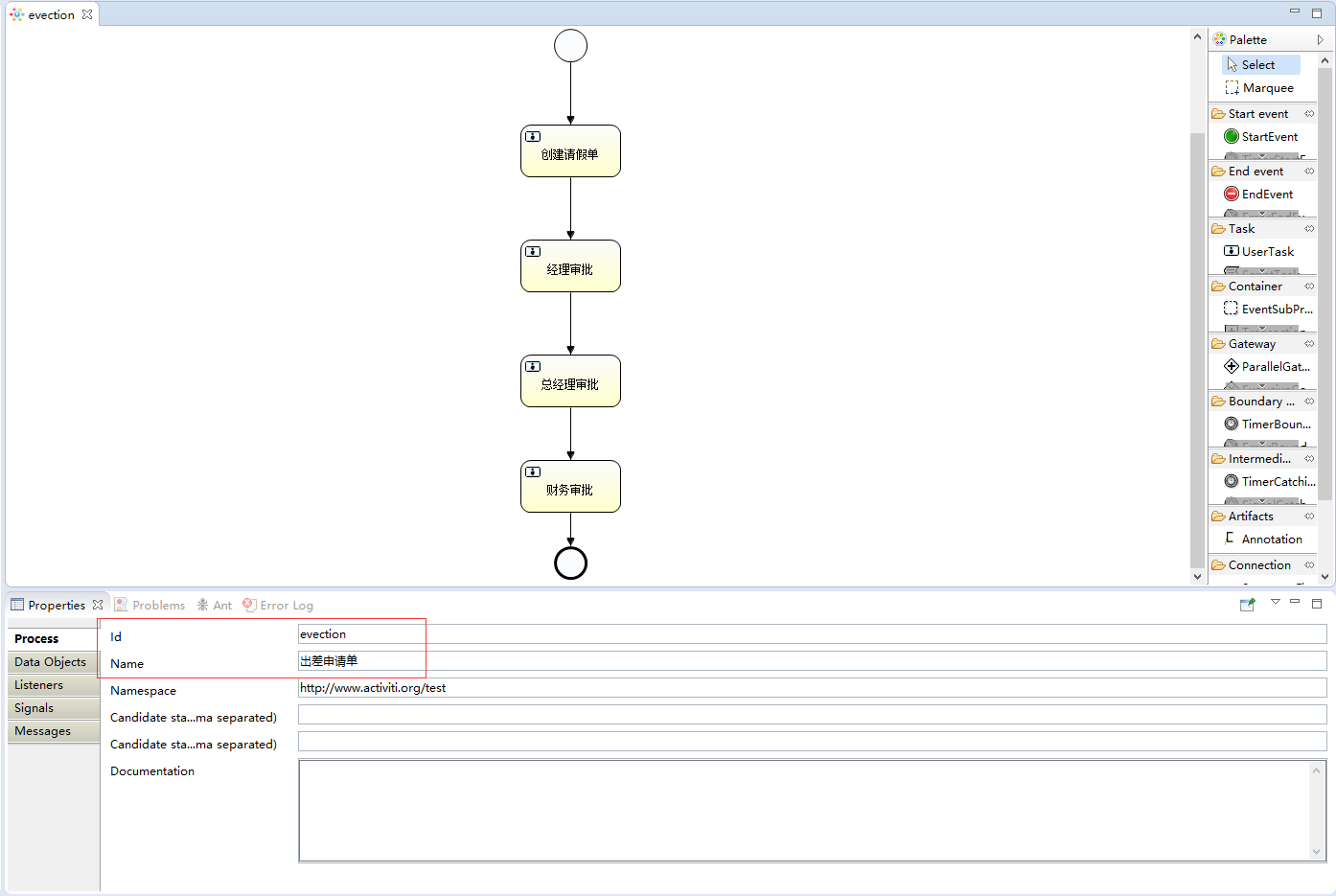

指定流程主键

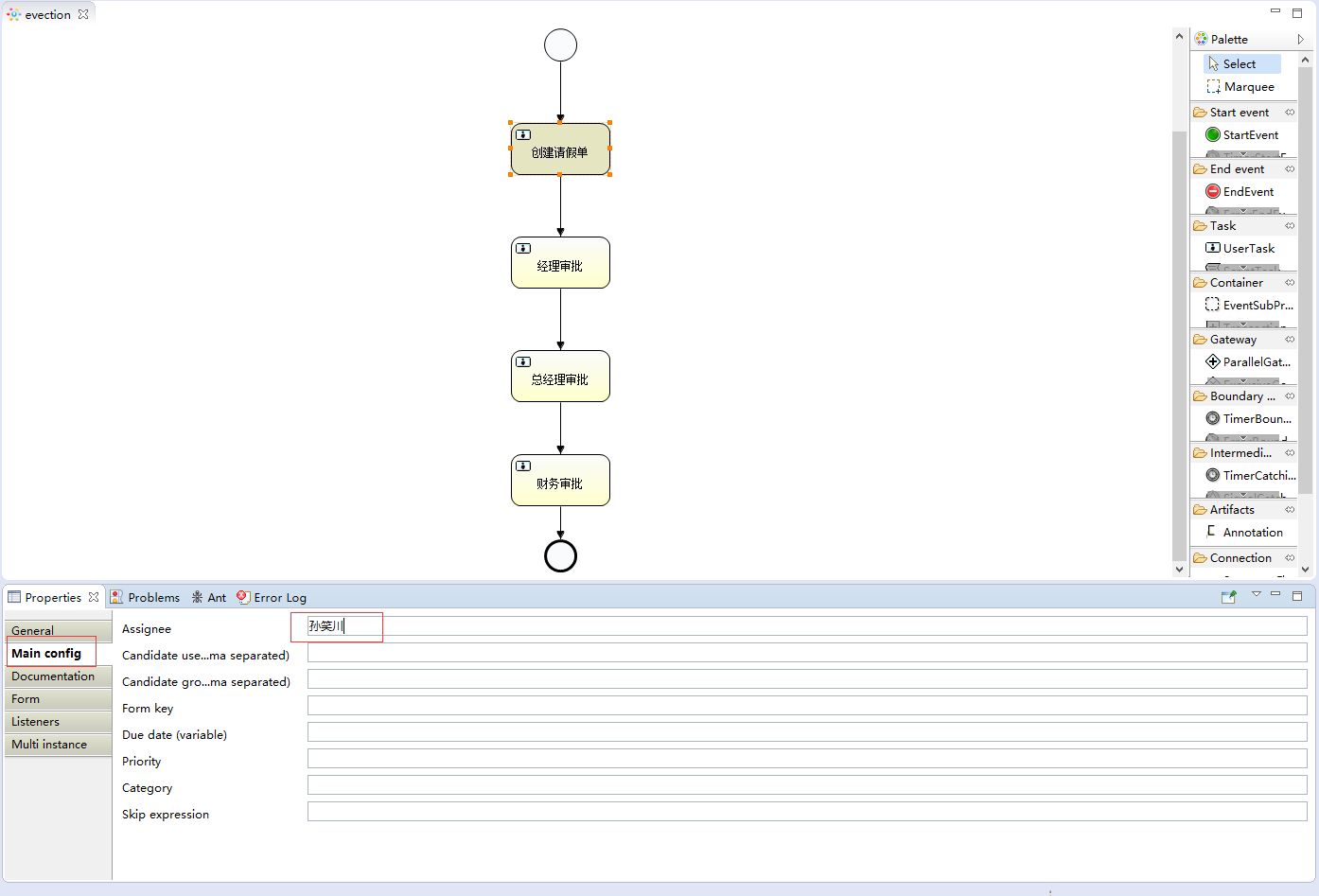

指定任务负责人


（3）图标介绍

流程符号 BPMN 2.0是业务流程建模符号2.0的缩写，它由Business Process Management Initiative这个非营利协会创建并不断发展。作为一种标识，BPMN 2.0是使用一些符号来明确业务流程设计流程图的一整套符号规范，它能增进业务建模时的沟通效率。目前BPMN2.0是最新的版本，它用于在BPM上下文中进行布局和可视化的沟通。

BPMN 2.0的基本符号主要包含：

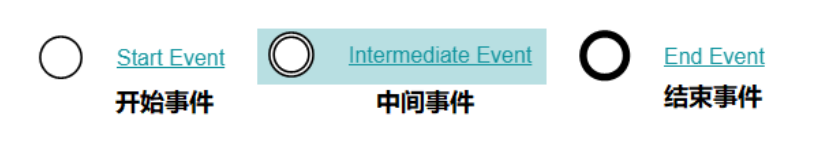

事件 Event

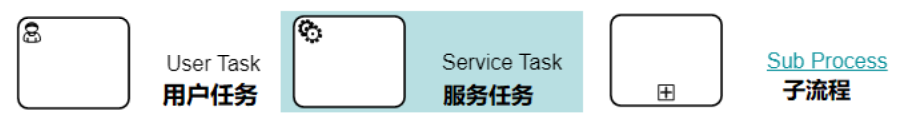

活动 Activity

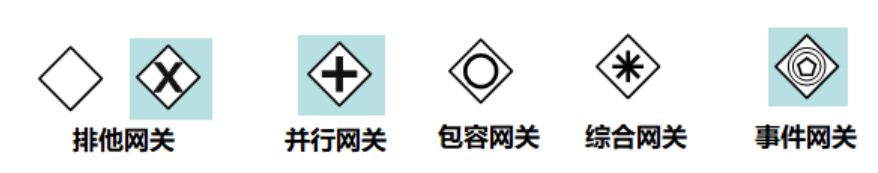

网关 GateWay
网关用来处理决策，常用网关有：

排他网关：只有一条路径会被选择，流程执行到该网关时，按照输出流的顺序逐个计算，当条件的计算结果为 true 时，继续执行当前网关的输出流；如果多条线路计算结果都是 true，则会执行第一个值为 true 的线路，如果所有网关计算结果没有 true，则引擎会抛出异常。排他网关需要和条件顺序流结合使用，default 属性指定默认顺序流，当所有的条件不满足时会执行默认顺序流
并行网关：所有路径会被同时选择：
- 拆分：并行执行所有输出顺序流，为每一条顺序流创建一个并行执行线路
- 合并：所有从并行网关拆分并执行完成的线路均在此等候，直到所有的线路都执行完成才继续向下执行
包容网关：可以同时执行多条线路，也可以在网关上设置条件
- 拆分：计算每条线路上的表达式，当表达式计算结果为 true 时，创建一个并行线路并继续执行
- 合并：所有从包容网关拆分并执行完成的线路均在此等候，直到所有的线路都执行完成才继续向下执行
事件网关：专门为中间捕获事件设置的，允许设置多个输出流指向多个不同的中间捕获事件。当流程执行到事件网关后，流程处于等待状态，需要等待抛出事件才能将等待状态转换为活动状态

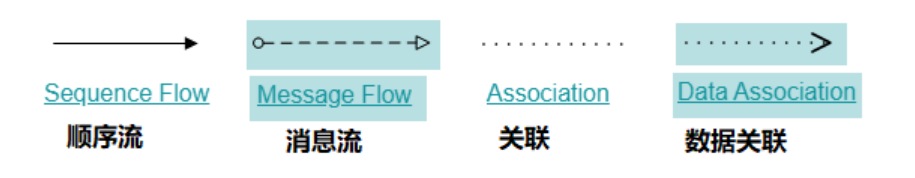

流向 Flow
流是连接两个流程节点的连线，常见的流向有以下几种：
Palette（画板）
- Connection 连接 Event事件
- Task 任务
- Gateway 网关
- Container 容器
- Boundary event 边界事件
- Intermediate event 中间事件

6. 流程操作

（1）流程部署

流程部署即将流程设计器中定义的流程部署到 activiti 数据库中

单文件部署

@Test
public void deploy() {
    //1.获取ProcessEngine对象
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    //2.获取RepositoryService
    RepositoryService service = engine.getRepositoryService();
    //3.部署
    Deployment deploy = service.createDeployment()
        .addClasspathResource("bpmn/evection.bpmn")
        .addClasspathResource("bpmn/evection.png")
        .name("出差申请流程")
        .deploy();
    System.out.println("id: " + deploy.getId());
    System.out.println("name: " + deploy.getName());
}

压缩包文件部署

将bpmn和png文件打包为 .zip 文件，进行部署

@Test
public void test04(){
    //定义zip文件的输入流
    InputStream inputStream =this.getClass().getClassLoader().getResourceAsStream("bpmn/evection.zip");
    //对inputStream做装饰
    ZipInputStream zipInputStream = new ZipInputStream(inputStream);
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    RepositoryService repositoryService = engine.getRepositoryService();
    Deployment deploy = repositoryService.createDeployment()
                        .addZipInputStream(zipInputStream)
                        .name("出差申请流程")
                        .deploy();
    // 4.输出流程部署的信息
    System.out.println("流程部署的id:" + deploy.getId());
    System.out.println("流程部署的名称：" + deploy.getName());
}

流程定义部署后操作activiti中的三张表：

act_re_deployment：流程定义部署表，每部署一次就增加一条记录
act_re_procdef ：流程定义表，部署每个新的流程定义都会在这张表中增加一条记录
act_ge_bytearray ：流程资源表，流程部署的bpmn文件和png图片会保存在该表中

（2）启动流程实例

启动一个流程表示发起一个新的出差申请单

@Test
public void start() {
    //1.获取ProcessEngine对象
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    //2.RuntimeService
    RuntimeService service = engine.getRuntimeService();
    //3.启动
    ProcessInstance instance = service.startProcessInstanceByKey("evection");
    System.out.println("流程定义id: " + instance.getProcessDefinitionId());
    System.out.println("流程实例id: " + instance.getProcessInstanceId());
    System.out.println("当前活动id: " + instance.getActivityId());
}

启动流程实例涉及到的表：

act_hi_actinst 流程实例执行历史
act_hi_identitylink 流程的参与用户的历史信息
act_hi_procinst 流程实例历史信息
act_hi_taskinst 流程任务历史信息
act_ru_execution 流程执行信息
act_ru_identitylink 流程的参与用户信息
act_ru_task 任务信息

（3）任务查找

流程启动后，对应的任务负责人就可以查询自己当前能够处理的任务，查询出来的任务都是当前用户的待办任务

@Test
public void queryTask() {
    //1.获取ProcessEngine对象
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    //2.TaskService
    TaskService service = engine.getTaskService();
    //3.根据流程key、任务负责人查询
    List<Task> list = service.createTaskQuery().processDefinitionKey("evection").taskAssignee("zhansan").list();
    for (Task task : list) {
        System.out.println("流程定义id: " + task.getProcessDefinitionId());
        System.out.println("任务id: " + task.getId());
        System.out.println("任务负责人: " + task.getAssignee());
        System.out.println("任务名称: " + task.getName());
    }
}

（4）流程任务处理

任务负责人查询出来了待办的任务，选择任务进行处理，即完成任务

@Test
public void dealTask() {
    //1.获取ProcessEngine对象
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    //2.TaskService
    TaskService service = engine.getTaskService();
    //3.根据流程key、任务负责人查询
    Task task = service.createTaskQuery().processDefinitionKey("evection").taskAssignee("孙笑川").singleResult();
    //4.处理任务
    service.complete(task.getId());
}

孙笑川处理完成之后，任务流转到药水哥处，接着由药水哥登录系统进行处理

（5）查询流程定义

查询流程相关的信息：流程的定义，流程的部署，流程定义的版本

@Test
public void queryProcessDefinition() {
    //1.获取ProcessEngine对象
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    //2.RepositoryService
    RepositoryService service = engine.getRepositoryService();
    List<ProcessDefinition> list = service.createProcessDefinitionQuery().processDefinitionKey("evection").orderByProcessDefinitionVersion().desc().list();
    for (ProcessDefinition processDefinition : list) {
        System.out.println("流程定义id: " + processDefinition.getId());
        System.out.println("流程定义name: " + processDefinition.getName());
        System.out.println("流程定义key: " + processDefinition.getKey());
        System.out.println("流程定义version: " + processDefinition.getVersion());
        System.out.println("流程部署id: " + processDefinition.getDeploymentId());
    }
}

（6）删除流程

@Test
public void deleteProcess() {
    //1.获取ProcessEngine对象
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    //2.RepositoryService
    RepositoryService service = engine.getRepositoryService();
    //如果该流程定义已经有启动了的流程实例，则无法删除
    service.deleteDeployment("1");
    //级联删除，设置为true时同时删除流程定义、运行中的流程实例
    //service.deleteDeployment("1", true);
}

级联删除权限一般只开放给系统管理员

（7）流程资源下载

用户想要查看流程定义相关的信息时，可以从数据库中下载对应资源到本地（数据库直接查询blob类型数据或通过api下载资源文件，二选一即可）

@Test
public void readFileFromDatabase() throws IOException {
    //1.获取ProcessEngine对象
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    //2.RepositoryService
    RepositoryService service = engine.getRepositoryService();
    //3.查询器
    ProcessDefinition definition = service.createProcessDefinitionQuery().processDefinitionKey("evection").singleResult();
    //4.流程部署id
    String deploymentId = definition.getDeploymentId();
    //png
    InputStream pngIs = service.getResourceAsStream(deploymentId, definition.getDiagramResourceName());
    //bpmn
    InputStream bpmnIs = service.getResourceAsStream(deploymentId, definition.getResourceName());
    //5.保存
    File pngFile = new File("d:/evection.png");
    File bpmnFile = new File("d:/evection.bpmn");
    FileOutputStream pngOs = new FileOutputStream(pngFile);
    FileOutputStream bpmnOs = new FileOutputStream(bpmnFile);
    IOUtils.copy(pngIs, pngOs);
    IOUtils.copy(bpmnIs, bpmnOs);

    //6.关闭流
    pngIs.close();
    pngOs.close();
    bpmnIs.close();
    bpmnOs.close();
}

（8）查看历史流程信息

即使流程定义已经被删除了，流程执行的实例信息依然保存在Activiti的 act_hi_* 相关的表中

@Test
public void processHistoryInfo() {
    //1.获取ProcessEngine对象
    ProcessEngine engine = ProcessEngines.getDefaultProcessEngine();
    //2.HistoryService
    HistoryService service = engine.getHistoryService();
    HistoricActivityInstanceQuery instanceQuery = service.createHistoricActivityInstanceQuery().processDefinitionId("evection:1:4").orderByHistoricActivityInstanceStartTime().desc();
    List<HistoricActivityInstance> list = instanceQuery.list();
    for (HistoricActivityInstance hi : list) {
        System.out.println(hi.getActivityId());
        System.out.println(hi.getActivityName());
        System.out.println(hi.getActivityType());
        System.out.println(hi.getAssignee());
        System.out.println(hi.getProcessDefinitionId());
        System.out.println(hi.getProcessInstanceId());
        System.out.println("--------------------------------");
    }
}
